Scan de béton structural par géoradar
Localisation d’armatures, conduits, câbles et éléments enfouis dans le béton
Avant de forer, scier, carotter ou modifier une structure de béton, il est essentiel de connaître avec précision les éléments qui y sont intégrés.
Depuis 1996, GDi Géoradar Détection inc. réalise des mandats de scan de béton structural partout au Québec pour des projets résidentiels, commerciaux, institutionnels, industriels et municipaux.
Nos méthodes d’auscultation non destructives permettent de localiser et cartographier les éléments enfouis dans les dalles, murs, poutres, colonnes et autres structures de béton armé.
Que peut-on détecter lors d’un scan de béton par géoradar?
Selon les conditions de la structure, nos équipements permettent notamment de localiser :
- Barres d’armature
- Treillis métallique
- Conduits électriques
- Conduits en PVC et autres conduits non métalliques
- Câbles de post-tension
- Tubes et fils de chauffage radiant
- Gaines techniques
- Vides et anomalies internes
- Zones détériorées par la corrosion ou le sel
- Épaisseur du béton
- Diamètre, espacement et recouvrement des armatures
Quand faut-il faire un scan de béton structural?
Nos services sont fréquemment utilisés pour :
- avant le forage d’ancrages et de fixations
- avant le sciage de dalles et de murs
- avant le carottage
- avant le l'nstallation d’équipements mécaniques ou électriques
- Évaluation structurale
- avant le la réhabilitation de bâtiments
- Analyse préalable à des travaux de rénovation
- Validation de plans existants
- Inspection d’ouvrages en béton
Quels résultats obtient-on après un scan de béton?

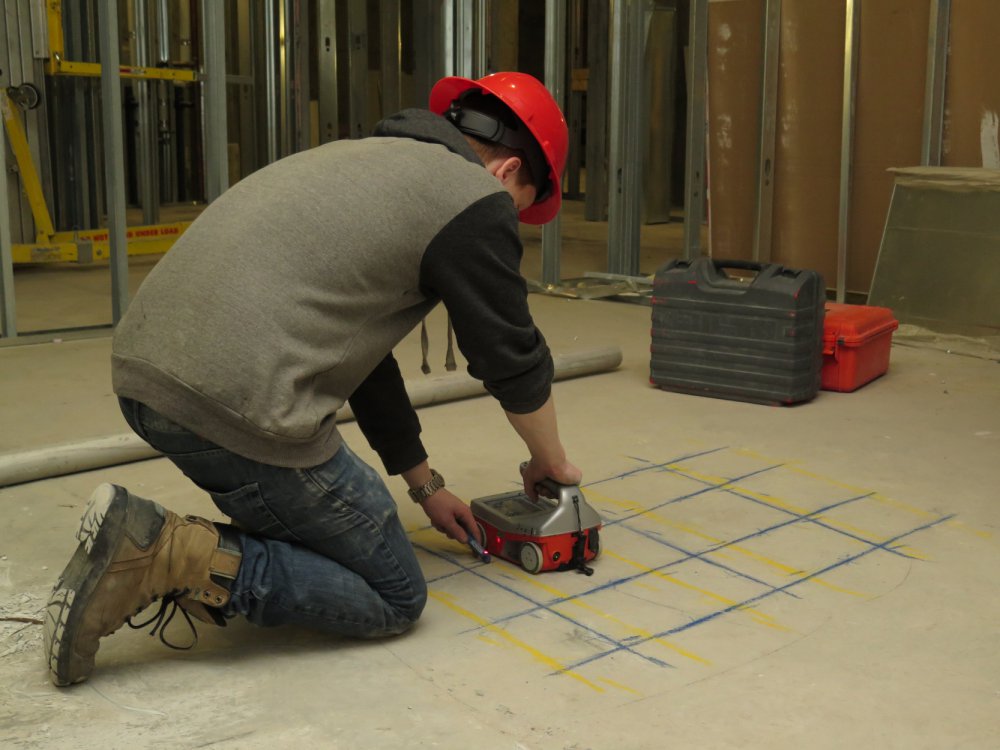

Les éléments détectés sont marqués directement sur le béton en temps réel afin de faciliter les travaux.
Selon les besoins du projet, nous pouvons également fournir :
- Croquis et rapports techniques
- Plans CAD et DWG
- Données géoréférencées
- Documentation photographique
- Cartographie détaillée des éléments détectés
Pourquoi choisir GDi pour un scan de béton structural?
- Entreprise québécoise fondée en 1996
- Expertise reconnue en scan de béton structural
- Intervention rapide partout au Québec
- Géoradars haute résolution
- Utilisation de technologies complémentaires
- Résultats en temps réel
- Rapport écrit inclus
- Expérience sur des chantiers simples et complexes
Quelles sont les limites du scan de béton par géoradar?
La capacité de détection dépend notamment :
- de l’épaisseur du béton;
- de la présence d’humidité;
- de la densité d’armature;
- de la présence de fibres métalliques;
- de la profondeur des éléments recherchés.
Lorsque requis, plusieurs technologies peuvent être combinées afin d’optimiser la fiabilité des résultats.
Dans quels secteurs réalisons-nous des scans de béton?
- Construction
- Génie civil
- Ingénierie
- Architecture
- Immobilier
- Industriel
- Institutionnel
- Municipal
À quelle profondeur peut-on localiser des éléments dans le béton?
Pour le scan de béton structural, nos géoradars haute fréquence permettent généralement d’examiner le béton jusqu’à environ 24 pouces (60 cm) de profondeur dans des conditions favorables. La profondeur réellement exploitable peut toutefois être réduite lorsque le béton est très humide, fortement armé ou lorsque plusieurs couches d’armature sont présentes.
À quel point le géoradar est-il précis pour scanner le béton?
Une surface lisse et régulière permet généralement un meilleur positionnement du géoradar et une localisation plus précise. À l’inverse, une surface très irrégulière, rugueuse ou rabotée peut réduire la précision du positionnement.
Dans de bonnes conditions, la précision latérale (axes X et Y) est généralement de l’ordre de ± 0,5 cm. La précision de l’estimation de la profondeur est généralement de l’ordre de ± 10 à 20 % de la profondeur réelle de l’élément détecté.
Ces niveaux de précision peuvent toutefois varier selon les conditions rencontrées, notamment avec l’augmentation de la profondeur, la présence de plusieurs couches d’armature ou lorsque plusieurs éléments rapprochés créent des interférences..
Pour une soumission ou une intervention rapide, contactez GDi Géoradar Détection inc.
- Service rapide même en région
- Service 24 heures
- Travail professionnel
- Utilisation de plusieurs technologies
- Marquage sur le site
- Résultats en temps réel
- Rapport écrit standard sans frais
- Rapport personnalisé sur demande
